Comment créer une ligne Zig Zag
|
Pour les dessins de détail, on a souvent besoin d'une ligne "zig-zag" pour les arrêts de vues. Ce qui suit va vous permettre de créer cette ligne. |
||
|
ETAPE 01 |
Préparation des dossiers |
|
| Créer le dossier ZIG_ZAG sur le disque dur dans le dossier "Support" comme ci-contre |  |
|
|
ETAPE 02 |
Création d'un fichier .SHP |
|

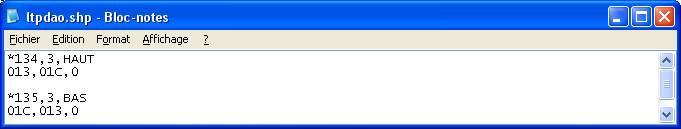

| Avec le bloc note, créer le fichier LTPDAO.SHP et saisir comme ci-dessous | l'objectif est de créer deux symboles qui formeront les zig zag. | |
| Attention !!!, il ne faut pas oublier de faire un retour à la ligne après la saisie de 01C,013,0 | ||
| Sauver ce fichier dans le dossier "zig_zag" | ||
| Ce fichier va permettre de créer deux formes pour dessiner un trait zig-zag. | ||
|
Haut
de page |
||
|
ETAPE 03 |
Création d'un fichier .SHX |
|

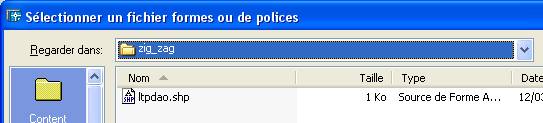

| 3-1 | Ouvrir AutoCAD et taper la commande "COMPILER" au clavier. Choisir le fichier "ltpdao.shp" et valider. | |
|
|
||
| 3-2 | On obtient le message suivant. | |
| Commande:COMPILER
Compilation du fichier Formes/Polices de caractères Compilation réussie. Le fichier C:\Program Files\Autodesk Architectural Desktop 2004\Support\zig_zag\ltpdao.shx.shx contient 56 octets.
|
||
| 3-3 | Copier ce fichier dans le dossier Support, sinon AutoCad ne le trouvera pas. | |
|
Haut
de page |
||
|
ETAPE 04 |
Création d'un fichier .LIN |
|

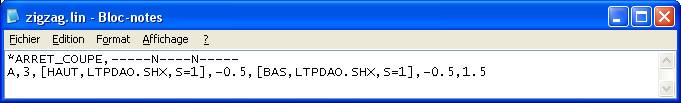

| 4-1 | Avec le bloc note, créer le fichier ZIGZAG.LIN | |
 |
||
| 4-2 | Sauver le dans le dossier d'AutoCAD comme ci-contre |  |
|
Haut
de page |
||
|
ETAPE 05 |
Charger une ligne |
|
| 5-1 | Dans AutoCAD, avec la commande : "Format<<Type de lignes..." , charger la ligne | |

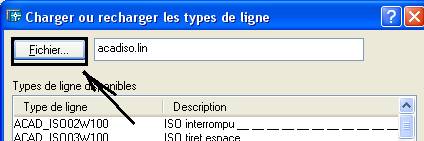

| 5-2 | Cliquer sur Charger... | |
|
|
||

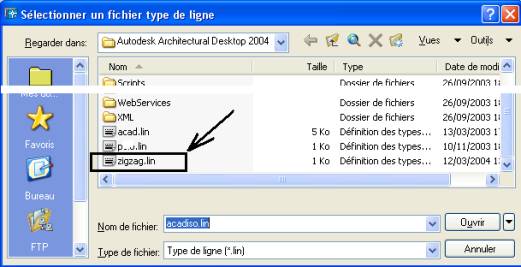

| 5-3 | Rechercher le fichier zigzag.lin dans le dossier d'AutoCAD. | |
|
|
||
|
Haut
de page |
||
| 5-4 | Cliquer sur Ouvrir | |
 |
||

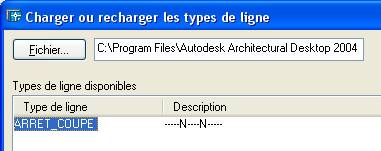

| 5-5 | Choisir la ligne ARRET_COUPE | |
 |
||
|
cliquer sur OK pour charger
|
||

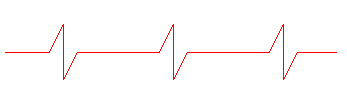

| Vérifier le résultat et modifier l'échelle de ligne si nécessaire. | ||
|
